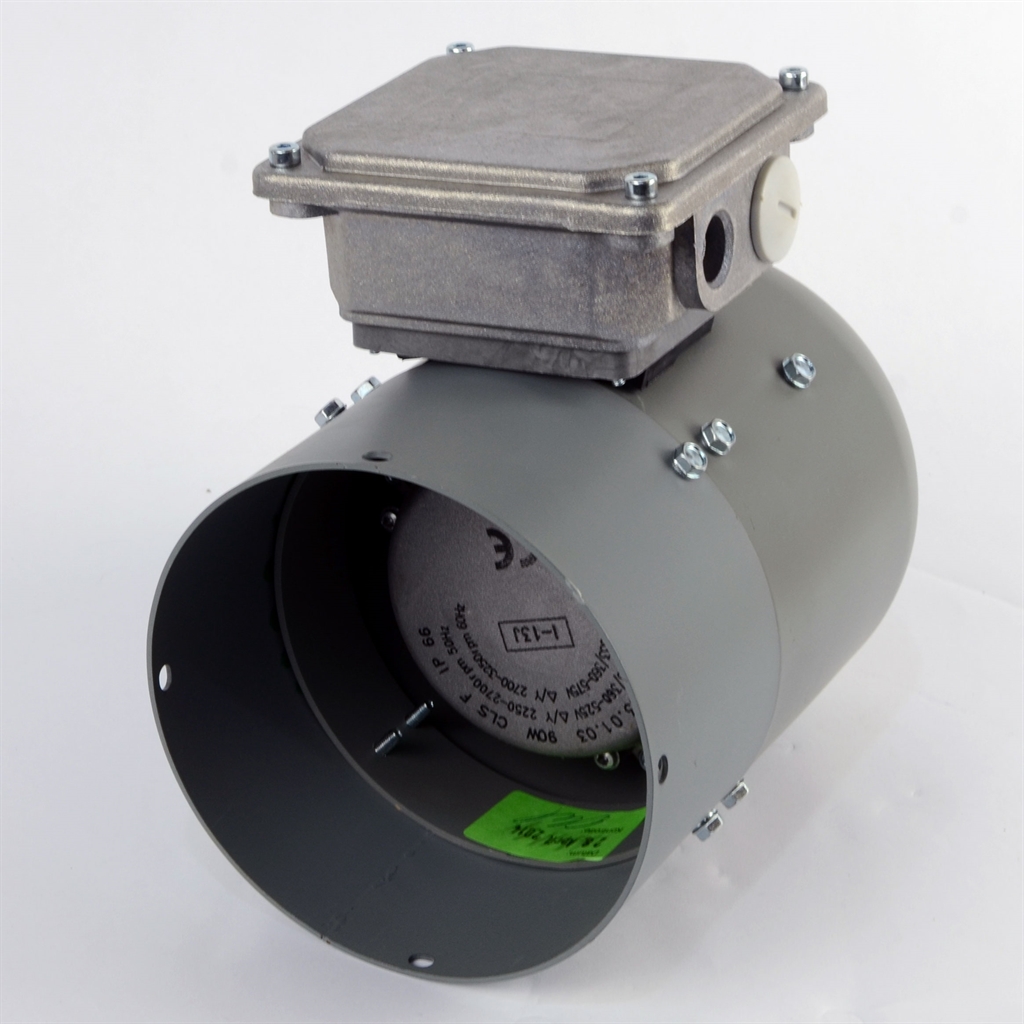

Состоит из удлиненного кожуха вентилятора, оснащенного моторизованным вентилятором и клеммной коробкой. Вентилятор предназначен для подачи такого же (или большего) количества охлаждающего воздуха, чем обычно подается собственным вентилятором двигателя при номинальной скорости. Изготовлен в соответствии со степенью защиты IP66.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номер детали | FV MAR 063 0K 121 175-A |
| Степень защиты (IP) | IP66 |
| Воздушный поток при 50 Гц | 60 м³/час |
| Скорость вентилятора | 2930 об/мин |
| Уровень шума | 61 дБ |
| Однофазное подключение | Да, с конденсатором |
| Трехфазное подключение | Да |
| Мощность вентилятора при 50 Гц | 123 ватт |
| Ток при 230В, однофазный, 50 Гц | 0.63 А |
| Ток при 230В, трехфазный, 50 Гц | 0.66 А |
| Ток при 400В, трехфазный, 50 Гц | 0.39 А |
| Подходит для мотора | Marelli |
| Серия | MAA |
| Размер рамы | 63 |
Габаритные размеры
| Модель | Тип FBI | Az Ø | Ah Ø | B | Bz | C | D | M | E Ø (LL) | F Ø (LL) | G | Hh | Hz | I Ø | K | X | Gr | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAA 063 | 63-2 RBK | 121 | 121 | 175 | 65 | 59 | 116 | 6 | M4 | 4,8×6 | 12 | 1,0 | 1,0 | 115 | 57 | 87 | 5 | |

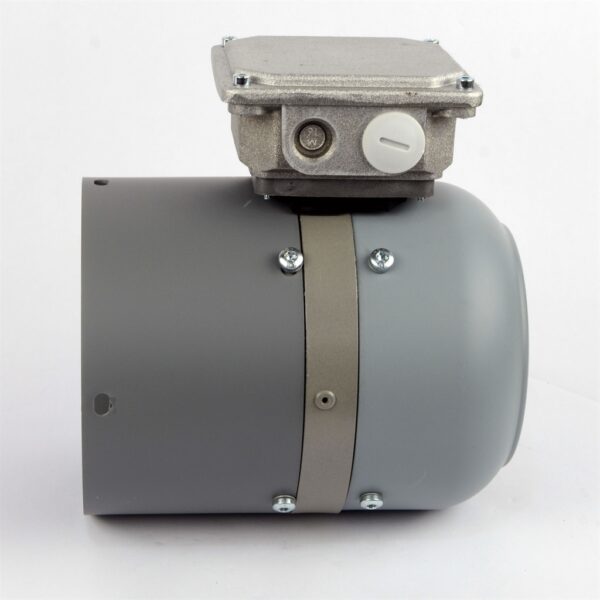

| MAA 071 | 71-2 RBK | 136 | 136 | 177 | 85 | 62 | 115 | 23 | M5 | 6×9 | 8 | 1,0 | 1,0 | 130 | 60,5 | 68 | 5 | |
| MAA 080 | 80-2 RBK | 156 | 154 | 190 | 100 | 77 | 113 | 23 | M5 | 6×9 | 10 | 1,0 | 1,0 | 146 | 61 | 72,5 | 5 | |
| MAA 090 | 90-2 RBK | 174 | 174 | 191 | 91 | 73 | 118 | 18 | M5 | 6×9 | 15,5 | 1,0 | 1,0 | 167 | 70 | 83,5 | 5 | |
| MAA 100 | 100-2 RBK | 194 | 192 | 209 | 99 | 86 | 123 | 13 | M5 | 6×9 | 17,5 | 1,0 | 1,0 | 185 | 77 | 92,5 | 5 | |
| MAA 112 | 112-2 RBK | 220 | 216 | 224 | 110 | 95 | 129 | 15 | M5 | 6×9 | 17,5 | 1,0 | 1,0 | 209 | 83 | 96,5 | 5 | |
| MAA 132 | 132-2 RBK | 255 | 255 | 255 | 224 | 92 | 95 | 129 | — | M5 | 6×9 | 17 | 1,0 | 1,0 | 209 | 94 | 114,5 | |
| MAA 160 | 160-2 S RBK | 310 | 307 | 310 | 174 | 157 | 153 | 17 | M6 | 7×14 | 16,5 | 1,5 | 1,5 | 275 | 111 | 75 | 25 |
