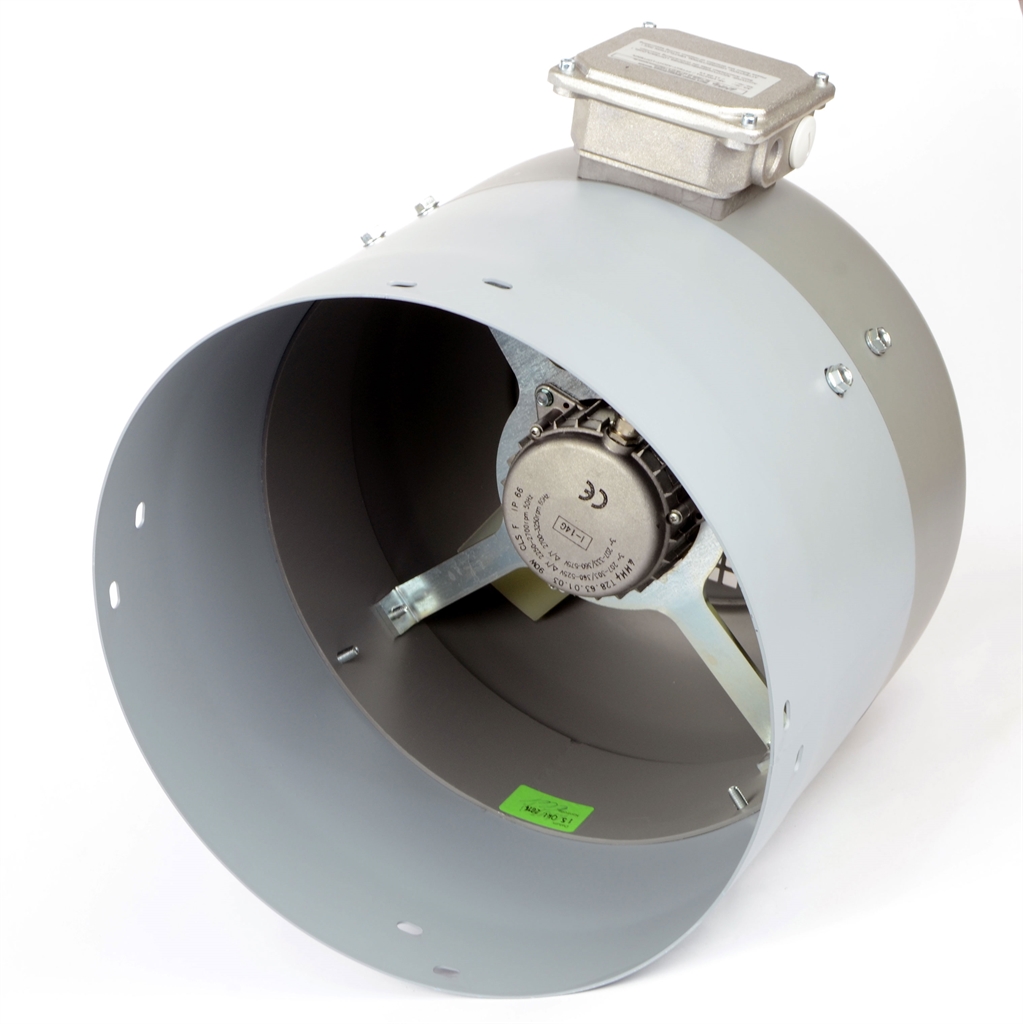

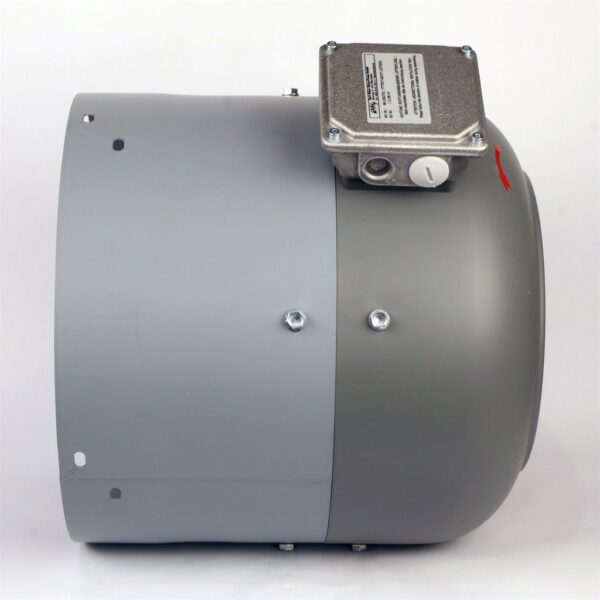

Состоит из удлиненного кожуха вентилятора, оснащенного моторизованным вентилятором и клеммной коробкой. Вентилятор предназначен для подачи такого же (или большего) количества охлаждающего воздуха, чем обычно подается собственным вентилятором двигателя при номинальной скорости. Изготовлен в соответствии со степенью защиты IP66.

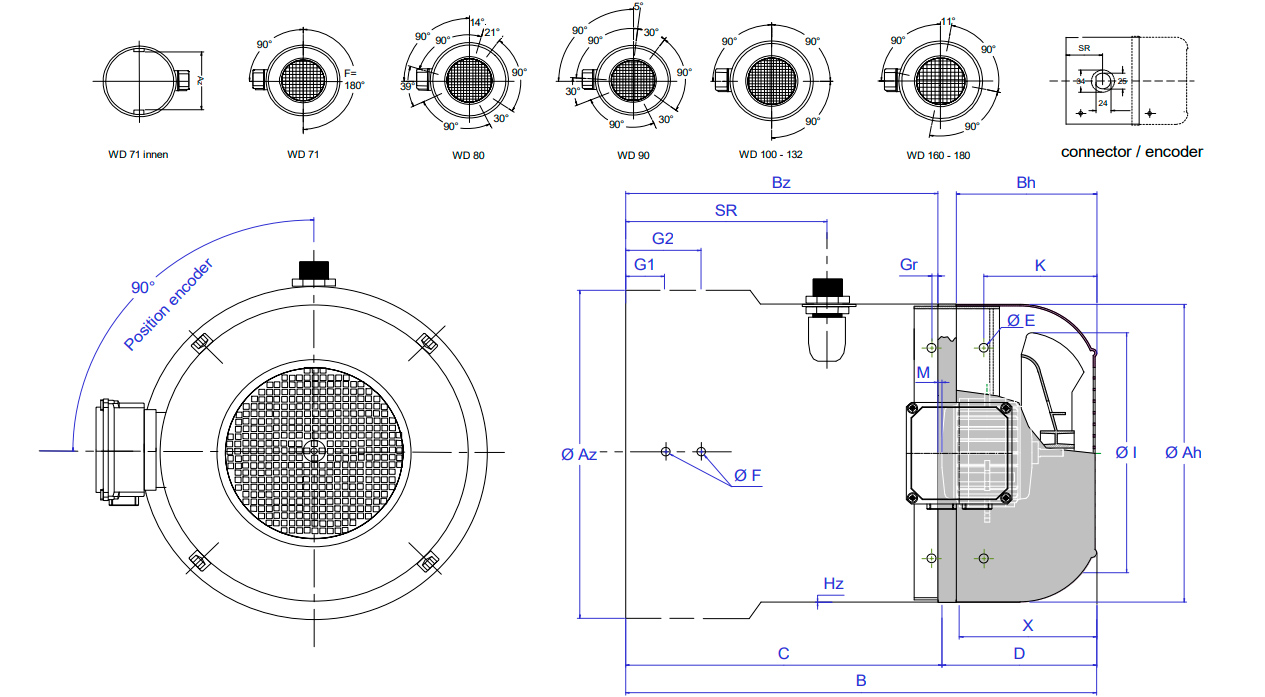

Габаритные размеры
| Размер рамы | Тип FBI | Az Ø | Ah Ø | B | Bz | C | D | M | E Ø (LL) | F Ø (LL) | G1 | G2 | Gr | Hh / Hz | I Ø | K | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WD 071 | 71 RBK | 133 | 136 | 239 | 147 | 124 | 115 | 23 | 6×9 | 4,8×6 | 4.5 | — | 5 | 1.5 | 130 | 61 | 68 |
| WD 080 | 80 RBK | 154 | 154 | 225 | 135 | 112 | 113 | 23 | 6×9 | 4,8×6 | 7 | — | 5 | 1.5 | 146 | 61 | 72 |
| WD 090 | 90 RBK | 174 | 174 | 245 | 145 | 127 | 118 | 18 | 6×9 | 4,8×6 | 7 | — | 5 | 1.5 | 167 | 70 | 83 |
| WD 100 | 100 RBK | 195 | 192 | 250 | 140 | 127 | 123 | 13 | 6×9 | 6×9 | 13.5 | 29.5 | 5 | 1.5 | 185 | 77 | 92 |
| WD 112 | 112 RBK | 211 | 216 | 256 | 142 | 127 | 129 | 15 | 6×9 | 6×9 | 14 | 29.5 | 5 | 1.5 | 209 | 83 | 96 |
| WD 132 | 132 RBK | 253 | 255 | 292 | 160 | 163 | 129 | -3 | 6×9 | 6×9 | 17 | 34.5 | 5 | 1.5 | 209 | 94 | 114 |
| WD 160 | 160 S-RBK | 309 | 307 | 307 | 171 | 154 | 153 | 17 | 7×14 | 6×9 | 13.5 | 35 | 25 | 1.5 | 275 | 111 | 75 |
| WD 180 | 180 S-RBK | 352 | 345 | 363 | 208 | 216 | 147 | -8 | 7×14 | 6×9 | 15.5 | 36 | 25 | 1.5 | 300 | 120 | 85 |
| WD 200 | 200 S-RBK | 409 | 382 | 457 | 279 | 310 | 147 | -31 | 7×14 | 10 | 15 | — | 25 | 1.5 | 300 | 140 | 105 |
| WD 225 | 225 S-RBK | 448 | 430 | 476 | 284 | 325 | 151 | -41 | 7×14 | 10 | 20 | — | 25 | 1.5 | 300 | 150 | 115 |
