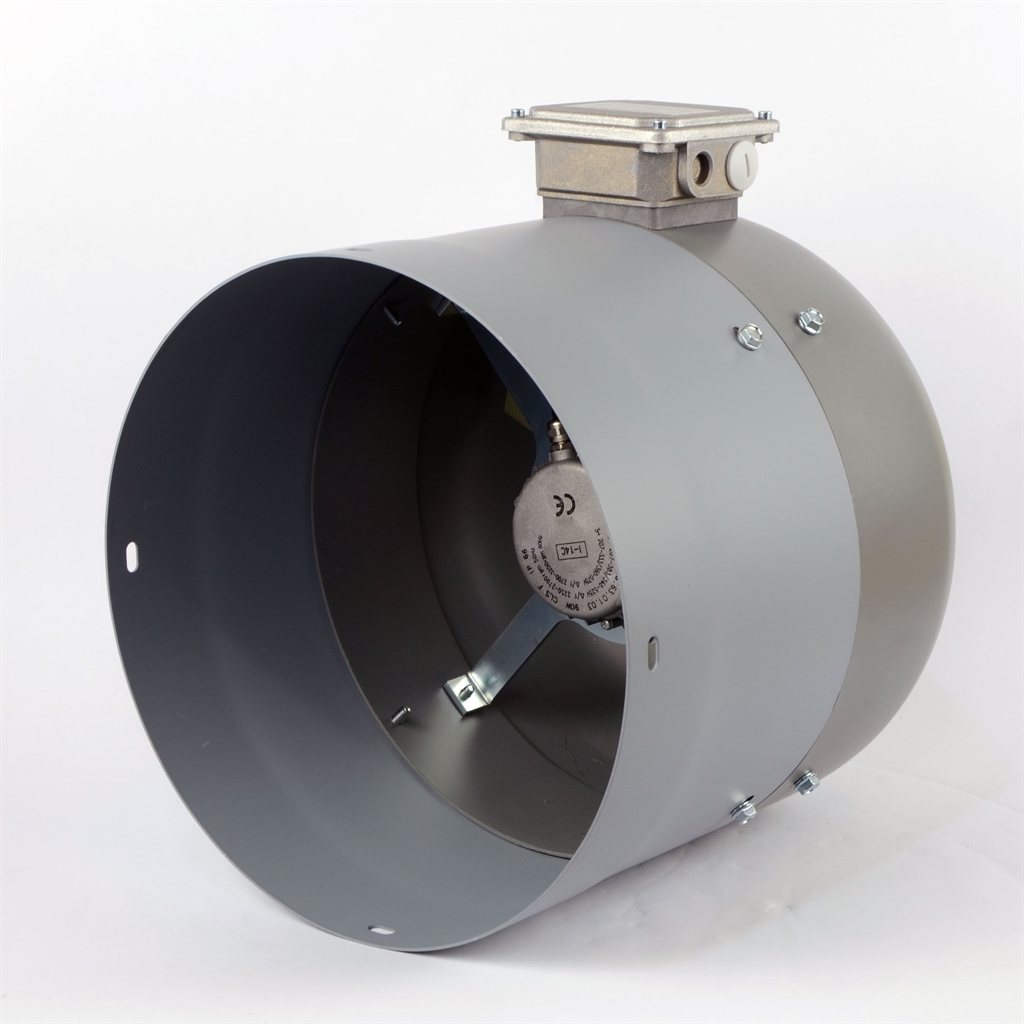

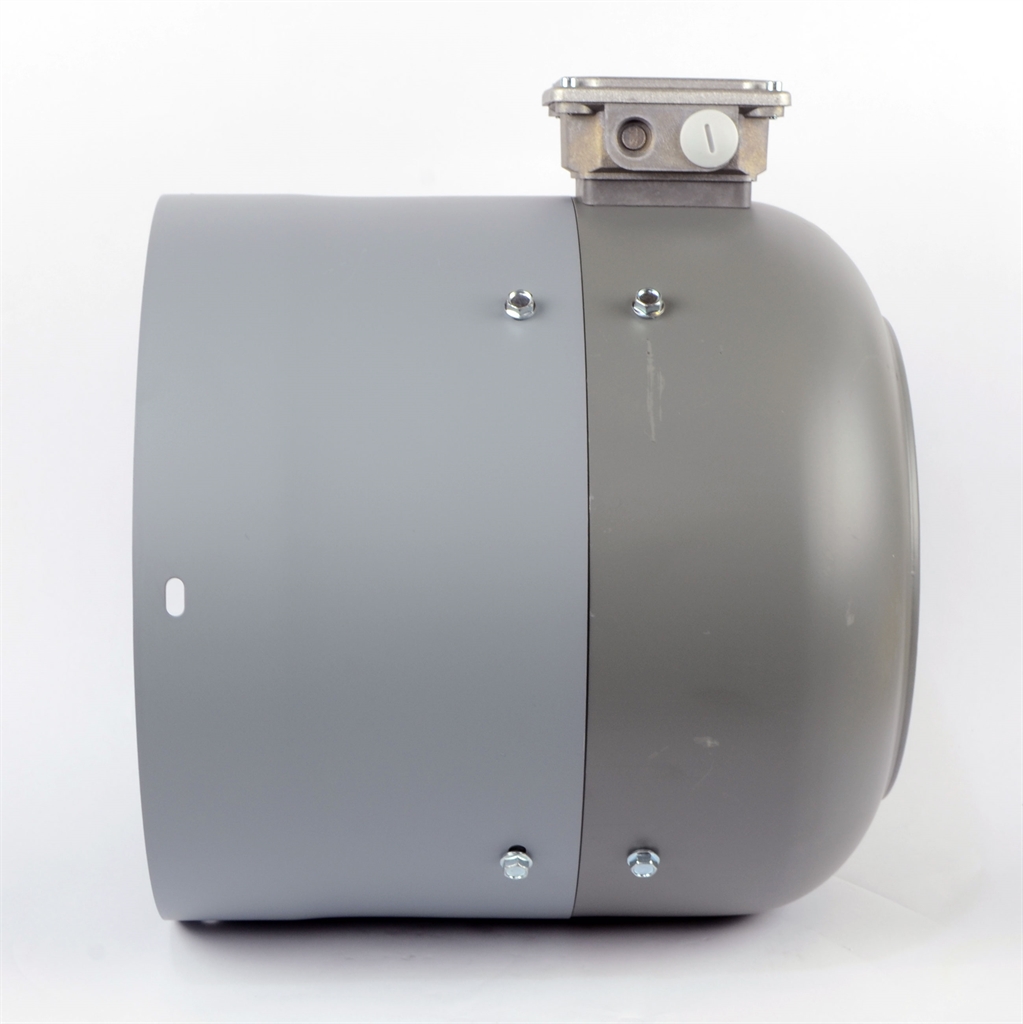

Состоит из удлиненного кожуха вентилятора, оснащенного моторизованным вентилятором и клеммной коробкой. Вентилятор предназначен для подачи такого же (или большего) объема охлаждающего воздуха, чем обычно обеспечивает собственный вентилятор двигателя при номинальной скорости. Изготовлен в соответствии со степенью защиты IP66.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номер детали | FV TEC 180 0K 352 347 |
| Степень защиты (IP) | IP66 |
| Воздушный поток @ 50 Гц | 1032 м³/час |
| Скорость вентилятора | 2777 об/мин |
| Уровень шума | 74 дБ |
| Подключение к однофазной сети | Да, с конденсатором |
| Подключение к трехфазной сети | Да |
| Мощность вентилятора @ 50 Гц | 182 Вт |
| Ток @ 230В однофазный 50 Гц | 0.64 А |
| Ток @ 230В трехфазный 50 Гц | 0.65 А |
| Ток @ 400В трехфазный 50 Гц | 0.37 А |
| Совместимый мотор | Teco |
| Серия | Стандартная |
| Размер рамы | 180 |
Габаритные размеры
| Модель | Размер рамы (Frame size) |
Тип FBI | Az Ø | Ah Ø | B | Bz | C | D | M | E Ø (LL) | F Ø (LL) | G | Gr | Hz | Hh | I Ø | K | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TEC 063 | 63 | 63 RBK | 119 | 121 | 174 | 64 | 58 | 116 | 6 | 4,8×6 | 6×9 | 5 | 5 | 1,0 | 1,0 | 115 | 57 | 87 |
| TEC 071 | 71 | 71 RBK | 136 | 136 | 177 | 85 | 62 | 115 | 23 | 6×9 | 4,8×6 | 5 | 5 | 1,0 | 1,0 | 130 | 61 | 68 |
| TEC 080 | 80 | 80 RBK | 154 | 154 | 175 | 85 | 62 | 113 | 23 | 6×9 | 6×9 | 5 | 5 | 1,0 | 1,0 | 146 | 61 | 72 |
| TEC 090 | 90 | 90 RBK | 174 | 174 | 192 | 92 | 74 | 118 | 18 | 6×9 | 6×9 | 5 | 5 | 1,0 | 1,0 | 167 | 70 | 83 |
| TEC 100 | 100 | 100 RBK | 194 | 192 | 209 | 99 | 86 | 123 | 13 | 6×9 | 6×9 | 6 | 5 | 1,0 | 1,0 | 185 | 77 | 92 |
| TEC 112 | 112 | 112 RBK | 216 | 216 | 221 | 107 | 92 | 129 | 15 | 6×9 | 6×9 | 5 | 5 | 1,0 | 1,0 | 209 | 83 | 96 |
| TEC 132 | 132 | 132 RBK | 233 | 255 | 233 | 101 | 104 | 129 | -3 | 6×9 | 6×9 | 6 | 5 | 1,0 | 1,0 | 209 | 94 | 114 |
| TEC 160 | 160 | 160 S-RBK | 310 | 307 | 299 | 163 | 146 | 153 | 17 | 7×14 | 7×14 | 16 | 25 | 1,5 | 1,5 | 275 | 111 | 75 |
| TEC 180 | 180 | 180 S-RBK | 352 | 345 | 347 | 192 | 200 | 147 | -8 | 7×14 | 7×14 | 35 | 25 | 1,5 | 1,5 | 300 | 120 | 85 |
| TEC 200 | 200 | 200 S-RBK | 395 | 382 | 377 | 199 | 230 | 147 | -31 |
