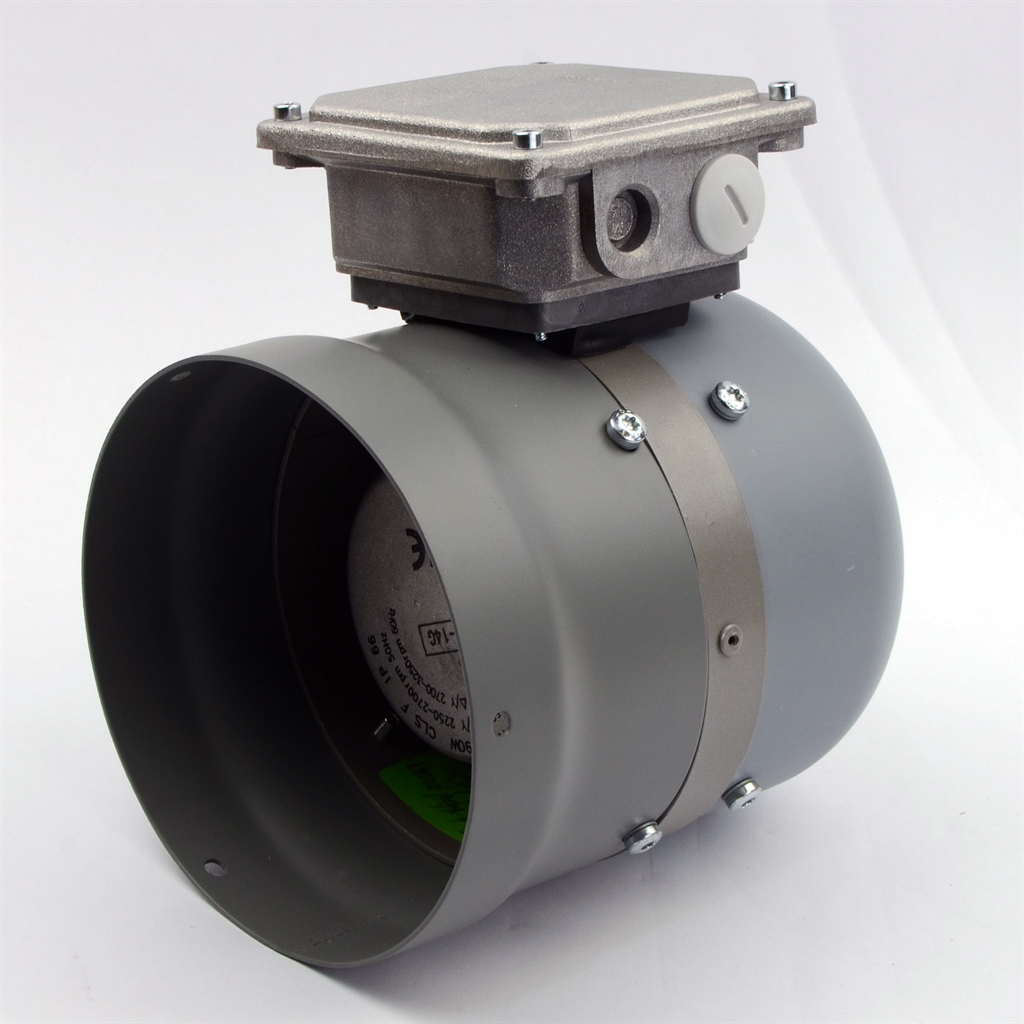

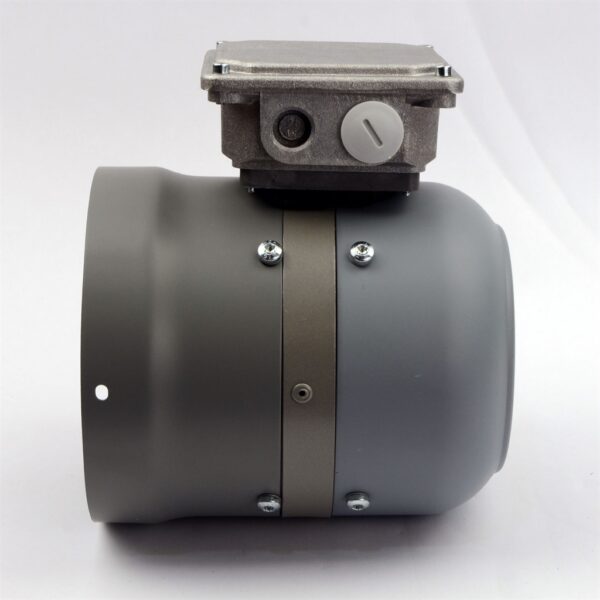

Состоит из удлиненного кожуха вентилятора, оснащенного моторизованным вентилятором и клеммной коробкой. Вентилятор предназначен для подачи такого же (или большего) объема охлаждающего воздуха, чем обычно обеспечивает собственный вентилятор двигателя при номинальной скорости. Изготовлен в соответствии со степенью защиты IP66.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номер детали | FV VEM 080 0K 141 169 |
| Степень защиты | IP66 |
| Воздушный поток при 50 Гц | 148 м³/час |
| Скорость вентилятора | 2940 об/мин |
| Уровень шума | 65 дБ |
| Однофазное подключение | Да, с конденсатором |
| Трехфазное подключение | Да |
| Мощность вентилятора при 50 Гц | 132 ватт |
| Ток при 230В однофазном подключении 50 Гц | 0.66 А |
| Ток при 230В трехфазном подключении 50 Гц | 0.69 А |
| Ток при 400В трехфазном подключении 50 Гц | 0.40 А |
| Для установки мотора | VEM |
| Серия | K21 |
| Размер рамы | 80 |

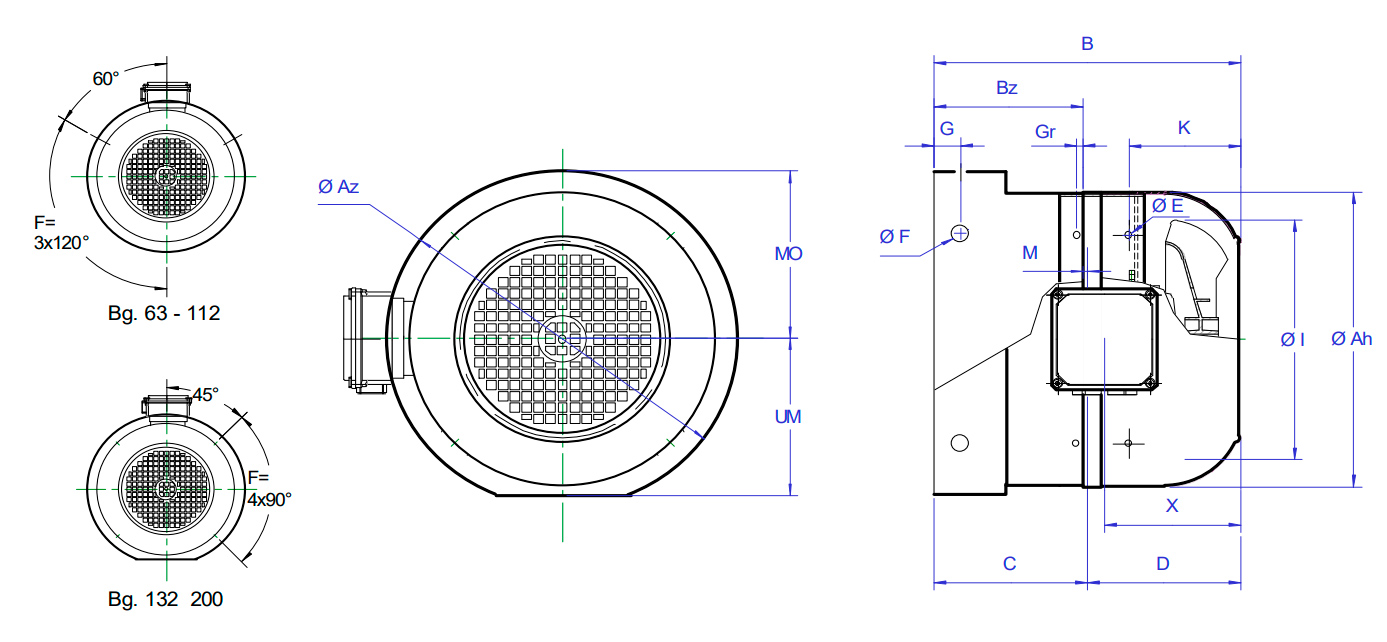

Габаритные размеры
| Размер рамы | Тип FBI | Az Ø | Ah Ø | UM | B | Bz | C | D | M | E Ø (LL) | F Ø (LL) | G | Gr | Hz Ø | I | K | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K21 063 | 63 RBK | 113 | 121 | — | 170 | 60 | 54 | 116 | 6 | M4 | 4,8×6 | 6.5 | 5 | 1.0 | 115 | 57 | 87 |
| K21 071 | 63 RBK | 127 | 121 | — | 158 | 48 | 42 | 116 | 6 | M4 | 4,8×6 | 6.5 | 5 | 1.0 | 115 | 57 | 87 |
| K21 080 | 71 RBK | 141 | 136 | — | 169 | 77 | 54 | 115 | 23 | M5 | 4,8×6 | 8 | 5 | 1.0 | 130 | 61 | 68 |
| K21 090 | 80 RBK | 160 | 154 | — | 173 | 83 | 60 | 113 | 23 | M5 | 4,8×6 | 8 | 5 | 1.0 | 146 | 61 | 72 |
| K21 100 | 90 RBK | 180 | 174 | — | 186 | 86 | 68 | 118 | 18 | M5 | 6×9 | 9 | 5 | 1.0 | 167 | 70 | 83 |
| K21 112 | 100 RBK | 200 | 192 | — | 199 | 89 | 76 | 123 | 13 | M5 | 6×9 | 10 | 5 | 1.0 | 185 | 77 | 92 |
| K21 132 -1 | 112 RBK | 234 | 216 | — | 252 | 138 | 123 | 129 | 15 | M5 | 7.5 | 15 | 5 | 1.0 | 209 | 83 | 96 |
| K21 160 -2 | 132 RBK | 278 | 255 | — | 269 | 137 | 140 | 129 | -3 | M5 | 7.5 | 27 | 5 | 1.0 | 209 | 94 | 114 |
| K21 160 -3,4 | 132 RBK | 278 | 255 | — | 340 | 208 | 211 | 129 | -3 | M5 | 7.5 | 27 | 5 | 1.0 | 209 | 94 | 114 |
| K21 180 -5,6 | 160 S-RBK | 338 | 307 | — | 368 | 232 | 215 | 153 | 17 | M6 | 7.5 | 27 | 25 | 1.5 | 275 | 111 | 75 |
| K21 200 -7,8,9 | 200 S-RBK | 382 | 382 | — | 322 | 144 | 175 | 147 | -31 | M6 | 7.5 | 26 | 25 | 1.5 | 300 | 140 | 105 |
| K21 132 -15 | 112 RBK | 278 | 216 | 127 | 269 | 155 | 140 | 129 | 15 | M5 | 7.5 | 27 | 5 | 1.0 | 209 | 83 | 96 |
| K21 132 -16 | 132 RBK | 278 | 255 | 129 | 340 | 208 | 211 | 129 | -3 | M5 | 7.5 | 27 | 5 | 1.0 | 209 | 94 | 114 |
| K21 160 -17 | 132 RBK | 338 | 255 | 155 | 344 | 212 | 215 | 129 | -3 | M5 | 7.5 | 27 | 5 | 1.0 | 209 | 94 | 114 |
| K21 160 -18,19 | 160 S-RBK | 338 | 307 | 155 | 329 | 193 | 176 | 153 | 17 | M6 | 7.5 | 27 | 25 | 1.5 | 275 | 111 | 75 |
| K21 180 -20 | 180 S-RBK | 382 | 345 | 174 | 311 | 156 | 164 | 147 | -8 | M6 | 7.5 | 26 | 25 | 1.5 | 300 | 120 | 85 |
| K21 200 -21 | 180 S-RBK | 421 | 345 | 193 | 316 | 161 | 169 | 147 | -8 | M6 | 7.5 | 29 | 25 | 1.5 | 300 | 120 | 85 |
| K21 225 -10,11 | 200 S-RBK | 421 | 382 | — | 327 | 149 | 180 | 147 | -31 | M6 | 7.5 | 29 | 25 | 1.5 | 300 | 140 | 105 |
