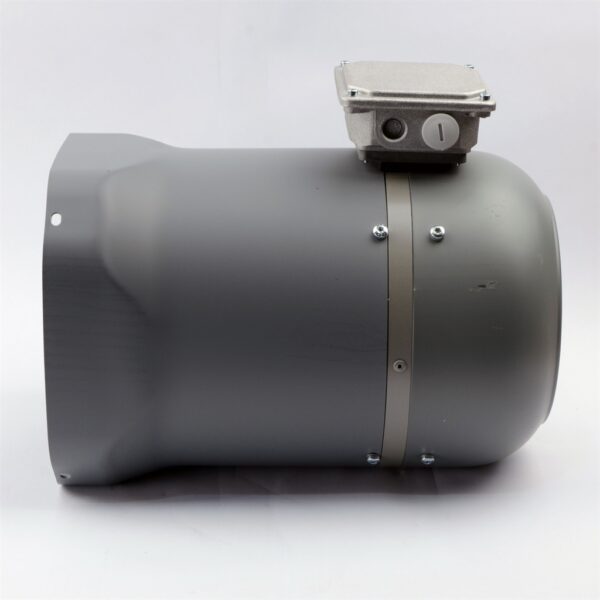

Состоит из удлиненного кожуха вентилятора, оснащенного моторизованным вентилятором и клеммной коробкой. Вентилятор предназначен для подачи такого же (или большего) количества охлаждающего воздуха, чем обычно подается собственным вентилятором двигателя при номинальной скорости. Изготовлен в соответствии со степенью защиты IP66.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номер детали | FV SEW 080 0K 172 285 |
| Степень защиты | IP66 |
| Поток воздуха @ 50 Гц | 148 м³/час |
| Скорость вентилятора | 2940 об/мин |
| Уровень шума | 65 дБ |
| Подключение к однофазной сети | Да, с конденсатором |
| Подключение к трехфазной сети | Да |
| Мощность вентилятора @ 50 Гц | 132 ватт |
| Ток @ 230В однофазная сеть 50 Гц | 0.66 А |
| Ток @ 230В трехфазная сеть 50 Гц | 0.69 А |
| Ток @ 400В трехфазная сеть 50 Гц | 0.40 А |
| Совместимый мотор | SEW |
| Серия | DR |
| Размер рамы | 80 |

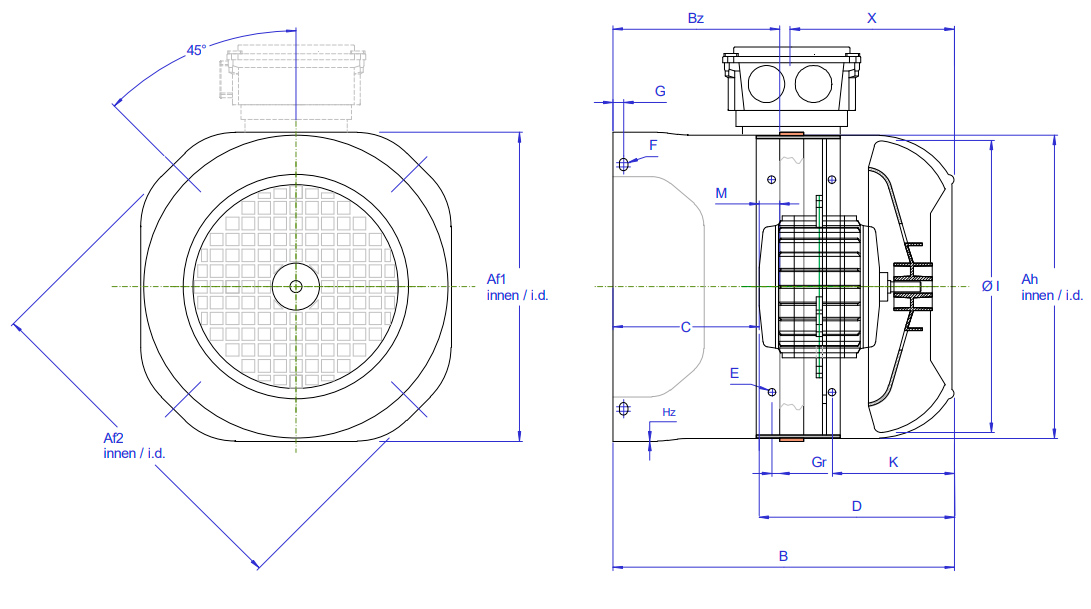

Габаритные размеры
| Размер рамы | Тип FBI | Af1 | Af2 | Ah | B Ø | Bz | C | D | M | E Ø (LL) | F Ø (LL) | G | Gr | Hz | K | I | X Ø |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DR 071 V | 71-2 RBK | 136 | 156 | 136 | 190 | 98 | 75 | 115 | 23 | M5 | 6×9 | 8 | 5 | 1.5 | 61 | 130 | 68 |
| DR 080 V | 80-2 RBK | 154 | 172 | 154 | 215 | 125 | 102 | 113 | 23 | M5 | 6×9 | 8 | 5 | 1.5 | 61 | 146 | 72 |
| DR 090 V | 90-2 RBK | 174 | 203 | 174 | 210 | 110 | 92 | 118 | 18 | M5 | 6×9 | 8 | 5 | 1.5 | 70 | 167 | 83 |
| DR 100 V | 100-2 RBK | 193 | 203 | 192 | 215 | 105 | 92 | 123 | 13 | M5 | 6×9 | 9 | 5 | 1.5 | 77 | 185 | 92 |
| DR 112 /132 V | 112-2 RBK | 216 | 248 | 216 | 235 | 121 | 106 | 129 | 15 | M5 | 6×9 | 8 | 5 | 1.5 | 83 | 209 | 96 |
| nbsp; | |||||||||||||||||
| DR 071 BE | 71-2 RBK | 136 | 156 | 136 | 215 | 123 | 100 | 115 | 23 | M5 | 6×9 | 8 | 5 | 1.5 | 61 | 130 | 68 |
| DR 080 BE | 80-2 RBK | 154 | 172 | 154 | 285 | 195 | 172 | 113 | 23 | M5 | 6×9 | 8 | 5 | 1.5 | 61 | 146 | 72 |
| DR 090 BE | 90-2 RBK | 174 | 203 | 174 | 285 | 185 | 167 | 118 | 18 | M5 | 6×9 | 8 | 5 | 1.5 | 70 | 167 | 83 |
| DR 100 BE | 100-2 RBK | 193 | 203 | 192 | 280 | 167 | 123 | 13 | M5 | 6×9 | 9 | 5 | 1.5 | 77 | 185 | 92 | |
| DR 112 /132 BE | 112-2 RBK | 216 | 248 | 216 | 330 | 216 | 201 | 129 | 15 | M5 | 6×9 | 8 | 5 | 1.5 | 83 | 209 | 96 |
