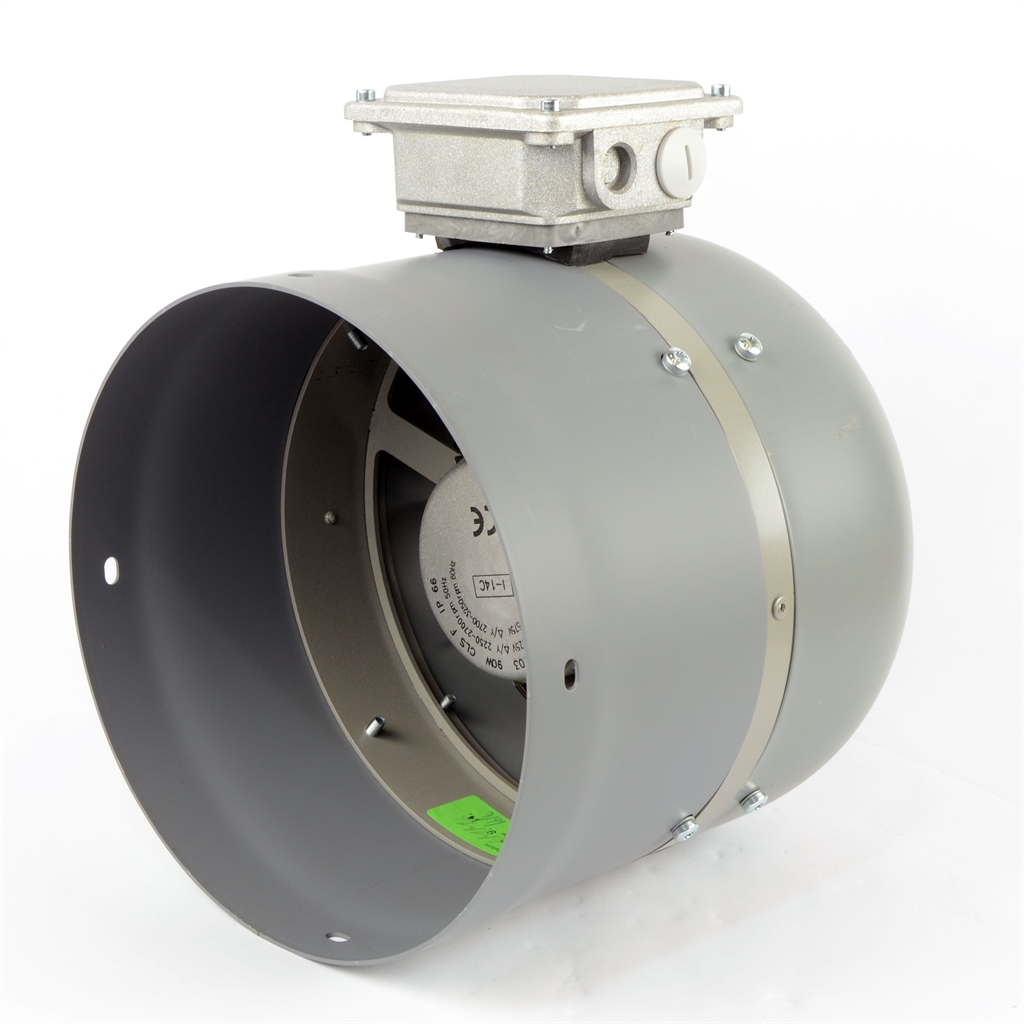

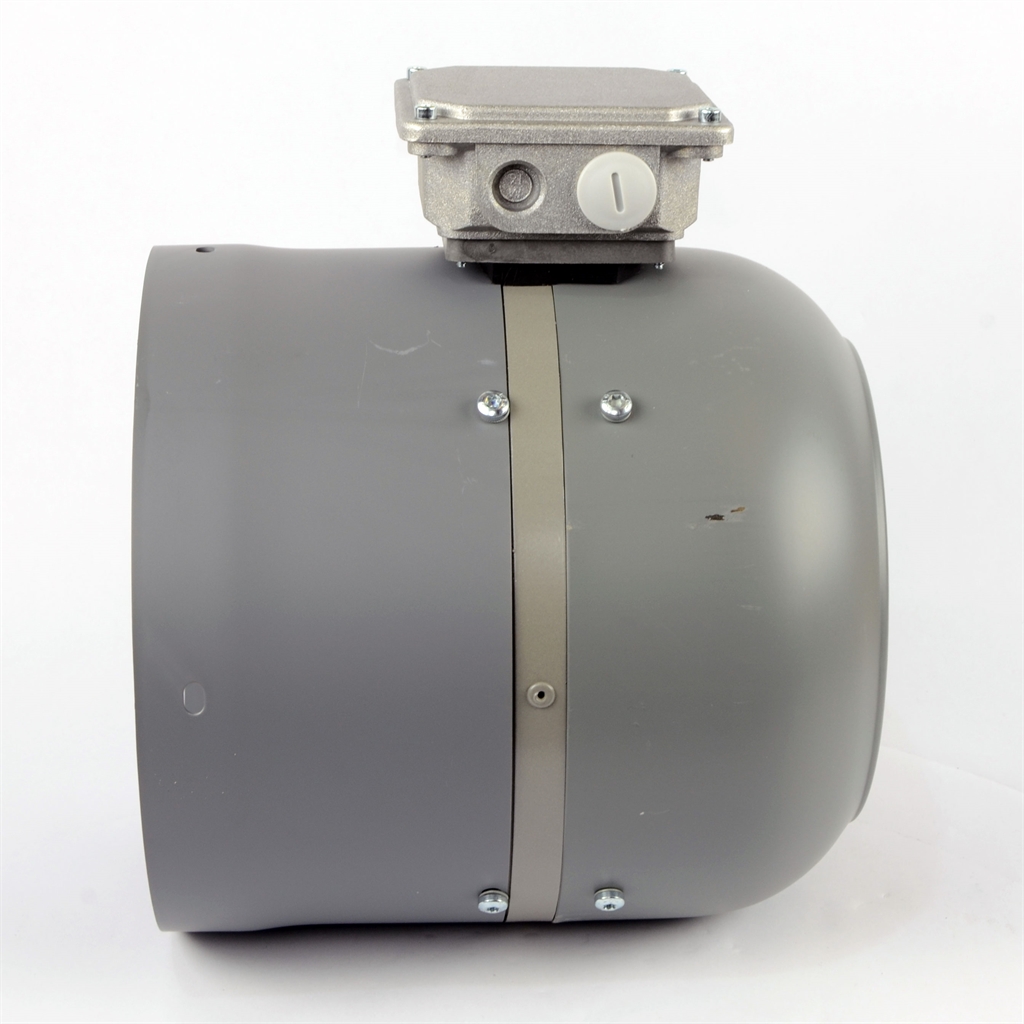

Состоит из удлиненного кожуха вентилятора, оснащенного моторизованным вентилятором и клеммной коробкой. Вентилятор предназначен для подачи такого же (или большего) объема охлаждающего воздуха, чем обычно обеспечивает собственный вентилятор двигателя при номинальной скорости. Изготовлен в соответствии со степенью защиты IP66.
Технические характеристики
| Номер детали | FV SIE 112 0K 219 236 |
| Класс защиты | IP66 |
| Поток воздуха при 50 Гц | 405 м³/час |
| Скорость вентилятора | 2759 об/мин |
| Уровень шума | 72 дБ |
| Однофазное подключение | Да, с конденсатором |
| Трехфазное подключение | Да |
| Мощность вентилятора при 50 Гц | 172 ватт |
| Ток при 230В однофазном подключении (50 Гц) | 0.65 А |
| Ток при 230В трехфазном подключении (50 Гц) | 0.64 А |
| Ток при 400В трехфазном подключении (50 Гц) | 0.37 А |
| Совместимый мотор | Siemens |
| Серия | 1LA7 |
| Размер рамы | 112 |
Габаритные размеры
| Размеры | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер рамы | Тип FBI | Az Ø | Ah Ø | B | Bz | C | D | M | E Ø (LL) | F Ø (LL) | G | Gr | Hz | Hh | I Ø | K | X |
| 1LA7 063 | 63-2 RBK | 116 | 121 | 172 | 62 | 56 | 116 | 6 | 4,8×6 | 4,8×6 | 5.5 | 5 | 1.0 | 1.0 | 115 | 57 | 87 |
| 1LA7 071 | 71-2 RBK | 138 | 136 | 185 | 93 | 70 | 115 | 23 | 6×9 | 4,8×6 | 5.5 | 5 | 1.0 | 1.0 | 130 | 61 | 68 |
| 1LA7 080 | 80-2 RBK | 155 | 154 | 184 | 94 | 71 | 113 | 23 | 6×9 | 4,8×6 | 5.5 | 5 | 1.0 | 1.0 | 146 | 61 | 72 |
| 1LA7 090 | 90-2 RBK | 172 | 174 | 208 | 108 | 90 | 118 | 18 | 6×9 | 6×9 | 5.5 | 5 | 1.0 | 1.0 | 167 | 70 | 83 |
| 1LA7 100 | 100-2 RBK | 194 | 192 | 218 | 108 | 95 | 123 | 13 | 6×9 | 6×9 | 6 | 5 | 1.0 | 1.0 | 185 | 77 | 92 |
| 1LA7 112 | 112-2 RBK | 219 | 216 | 236 | 122 | 107 | 129 | 15 | 6×9 | 6×9 | 6 | 5 | 1.0 | 1.0 | 209 | 83 | 96 |
| 1LA7 132 | 132-2 RBK | 258 | 255 | 254 | 122 | 125 | 129 | -3 | 6×9 | 6×9 | 6 | 5 | 1.0 | 1.0 | 209 | 94 | 114 |
| 1LA7 160 | 160-2 RBK | 311 | 307 | 321 | 185 | 168 | 153 | 17 | 7×14 | 7×14 | 6 | 25 | 1.5 | 1.5 | 275 | 111 | 75 |
| 1LA7 180 | 180-2 RBK | 350 | 345 | 338 | 183 | 191 | 147 | -8 | 7×14 | 8.8 | 12 | 25 | 1.5 | 1.5 | 300 | 120 | 85 |
