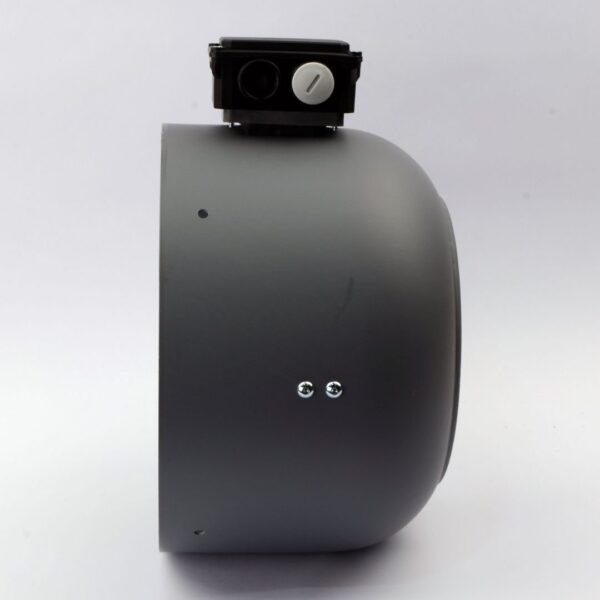

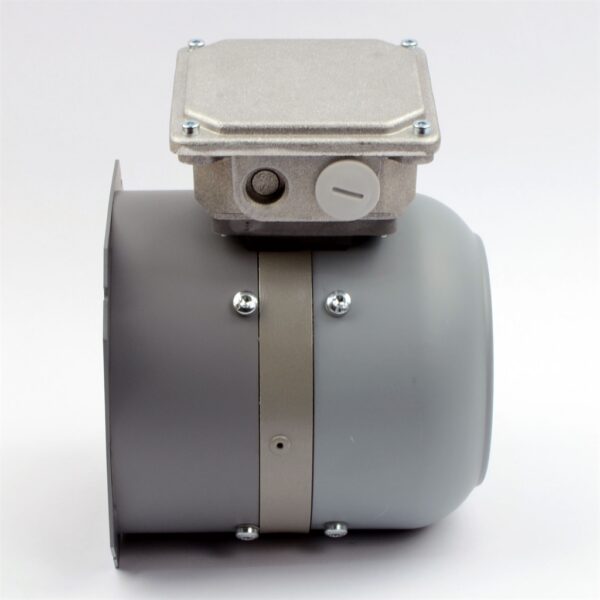

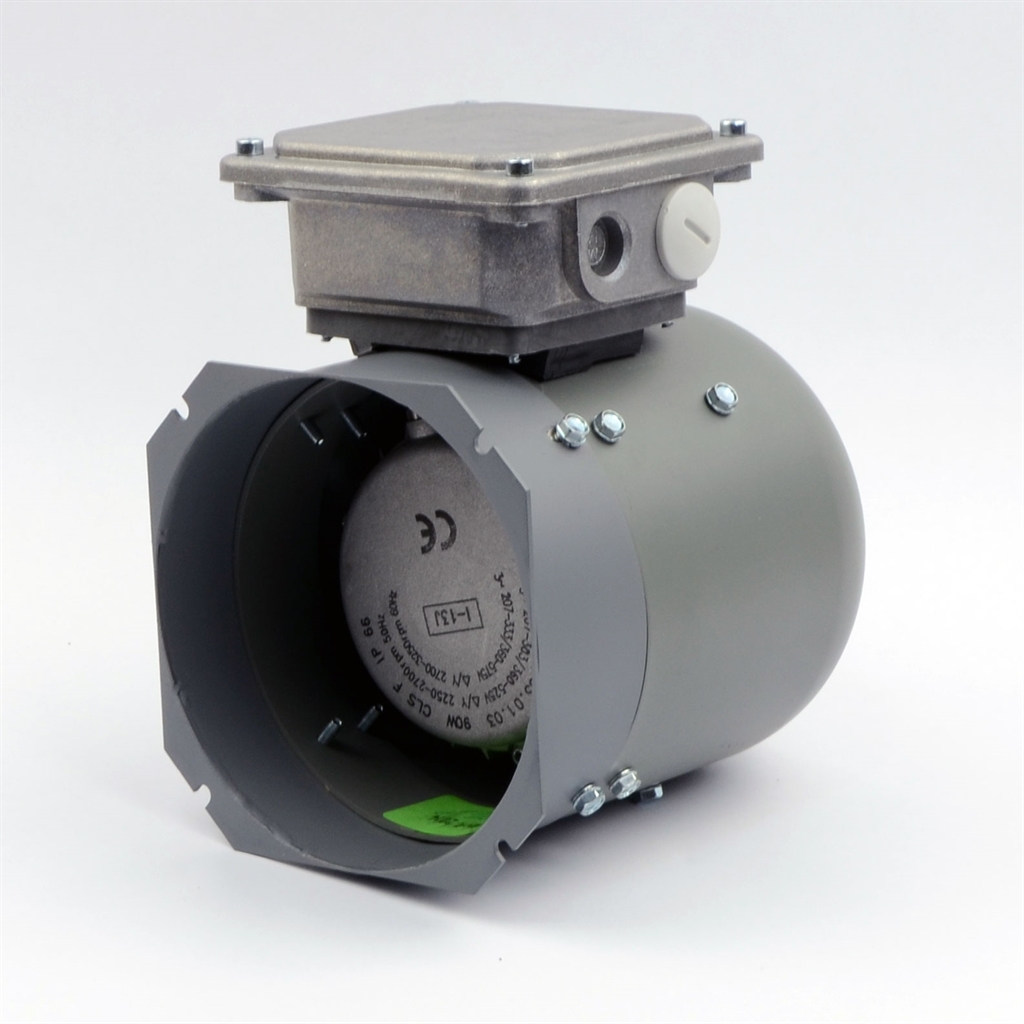

Конструкция состоит из удлиненного кожуха вентилятора, оснащенного моторизованным вентилятором и клеммной коробкой. Вентилятор предназначен для подачи такого же (или большего) количества охлаждающего воздуха, чем обычно подается собственным вентилятором двигателя на номинальной скорости. Изготовлен с учетом степени защиты IP66.

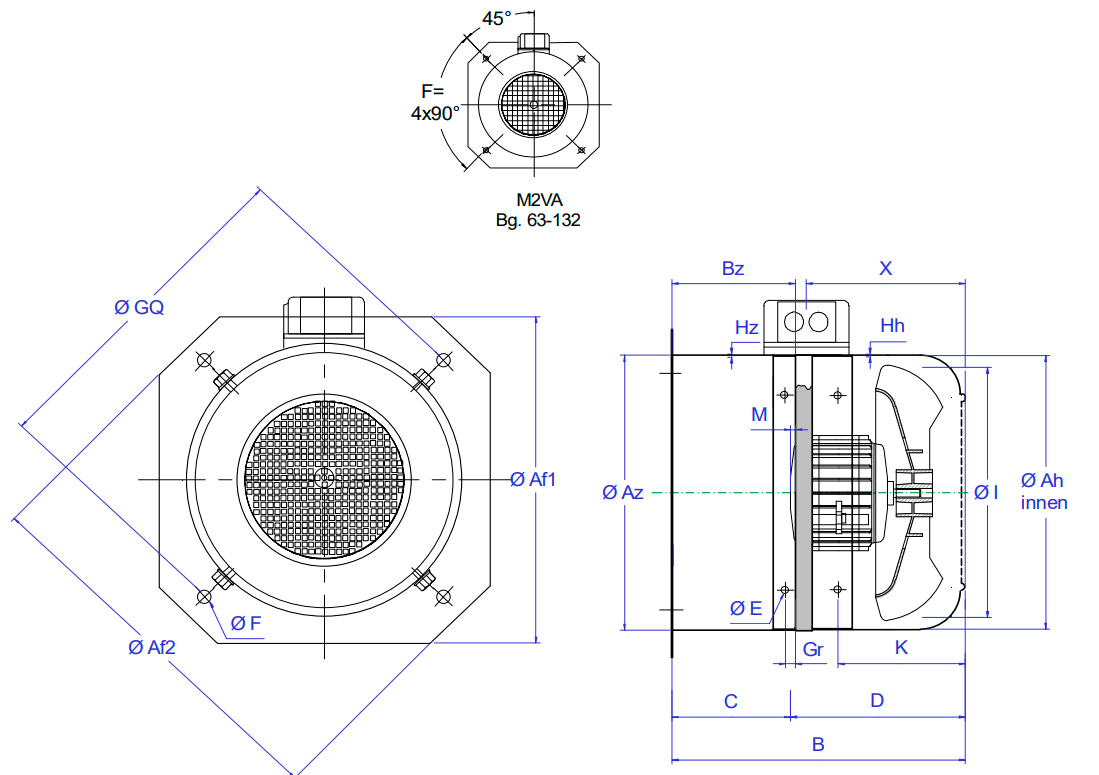

Габаритные размеры
| Размер рамы | Тип FBI | Af1 Ø | Af2 Ø | Az Ø | B | Bz | C | D | M | E Ø (LL) | F Ø (LL) | GQ | Gr Ø | Hz | I Ø | K | X | Номер артикула |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2VA 071 | 63-2 RBK | 124 | 143 | 121 | 151 | 41 | 35 | 116 | 6 | 4,8×6 | 4.8 | 138 | 5 | 1.0 | 115 | 57 | 87 | FV ABB 071 0K 124 151 |
| M2VA 080 | 71-2 RBK | 141 | 163 | 136 | 150 | 58 | 35 | 115 | 23 | 6×9 | 4.8 | 158 | 5 | 1.0 | 130 | 61 | 68 | FV ABB 080 0K 141 150 |
| M2VA 090 | 80-2 RBK | 172 | 202 | 154 | 153 | 63 | 40 | 113 | 23 | 6×9 | 5.8 | 190 | 5 | 1.0 | 146 | 61 | 72 | FV ABB 090 0K 172 153 |
| M2VA 100 | 90-2 RBK | 192 | 222 | 174 | 158 | 58 | 40 | 118 | 18 | 6×9 | 5.8 | 210 | 5 | 1.0 | 167 | 70 | 83 | FV ABB 100 0K 192 158 |
| M2VA 112 | 100-2 RBK | 217 | 248 | 192 | 168 | 58 | 45 | 123 | 13 | 6×9 | 5.8 | 233 | 5 | 1.0 | 185 | 77 | 92 | FV ABB 112 0K 217 168 |
| M2VA 132 | 112-2 RBK | 258 | 292 | 216 | 174 | 60 | 45 | 129 | 15 | 6×9 | 5.8 | 278 | 5 | 1.0 | 209 | 83 | 96 | FV ABB 132 0K 258 174 |
