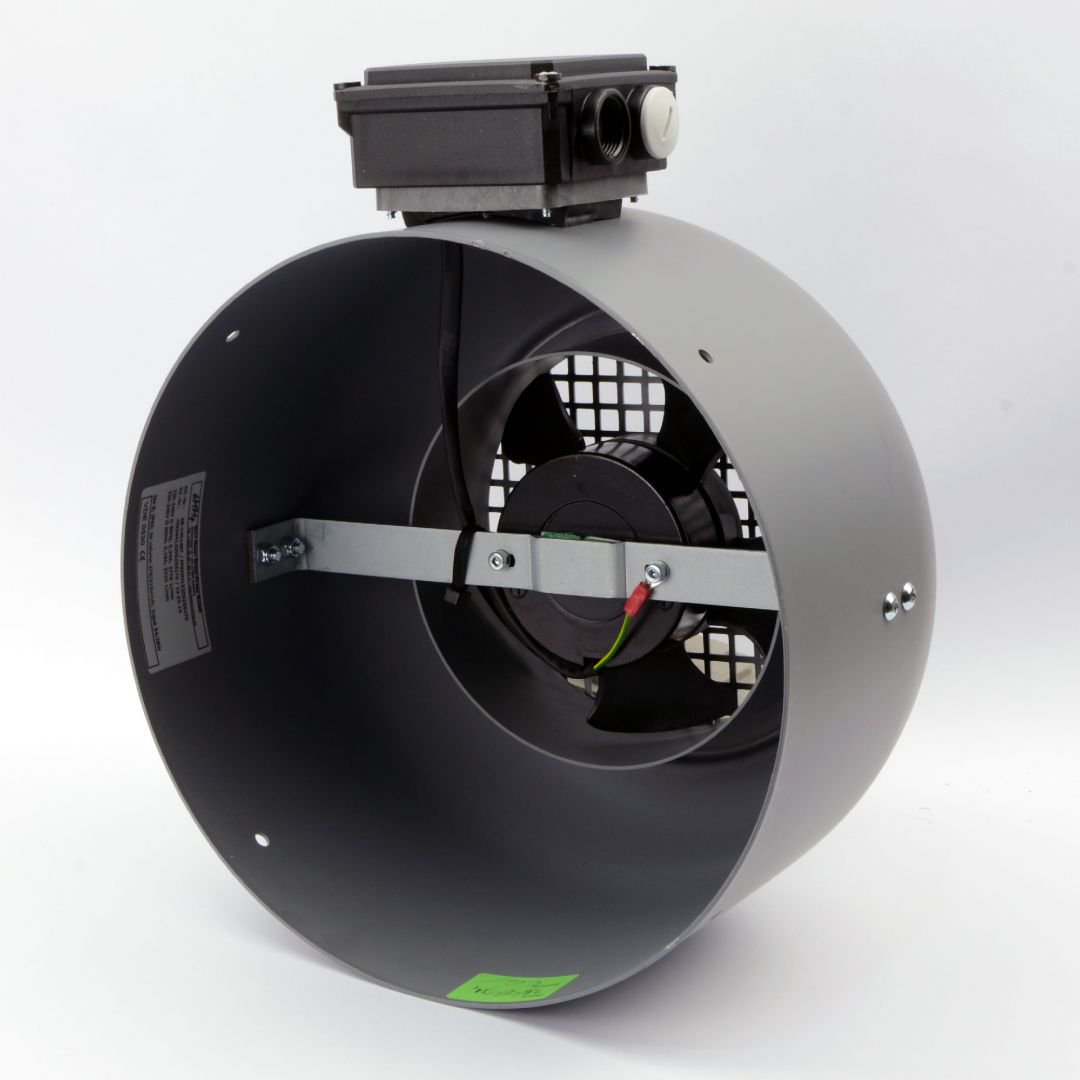

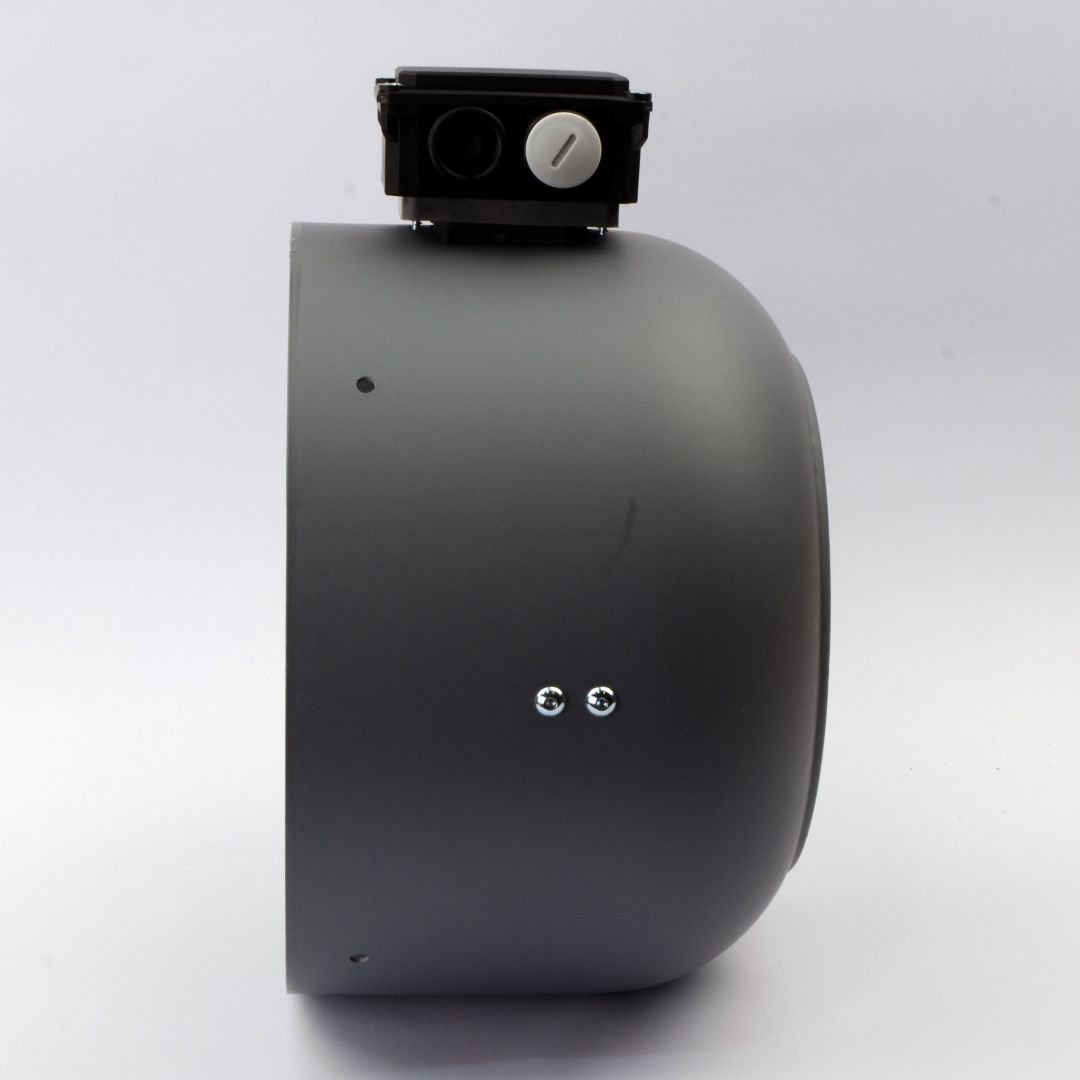

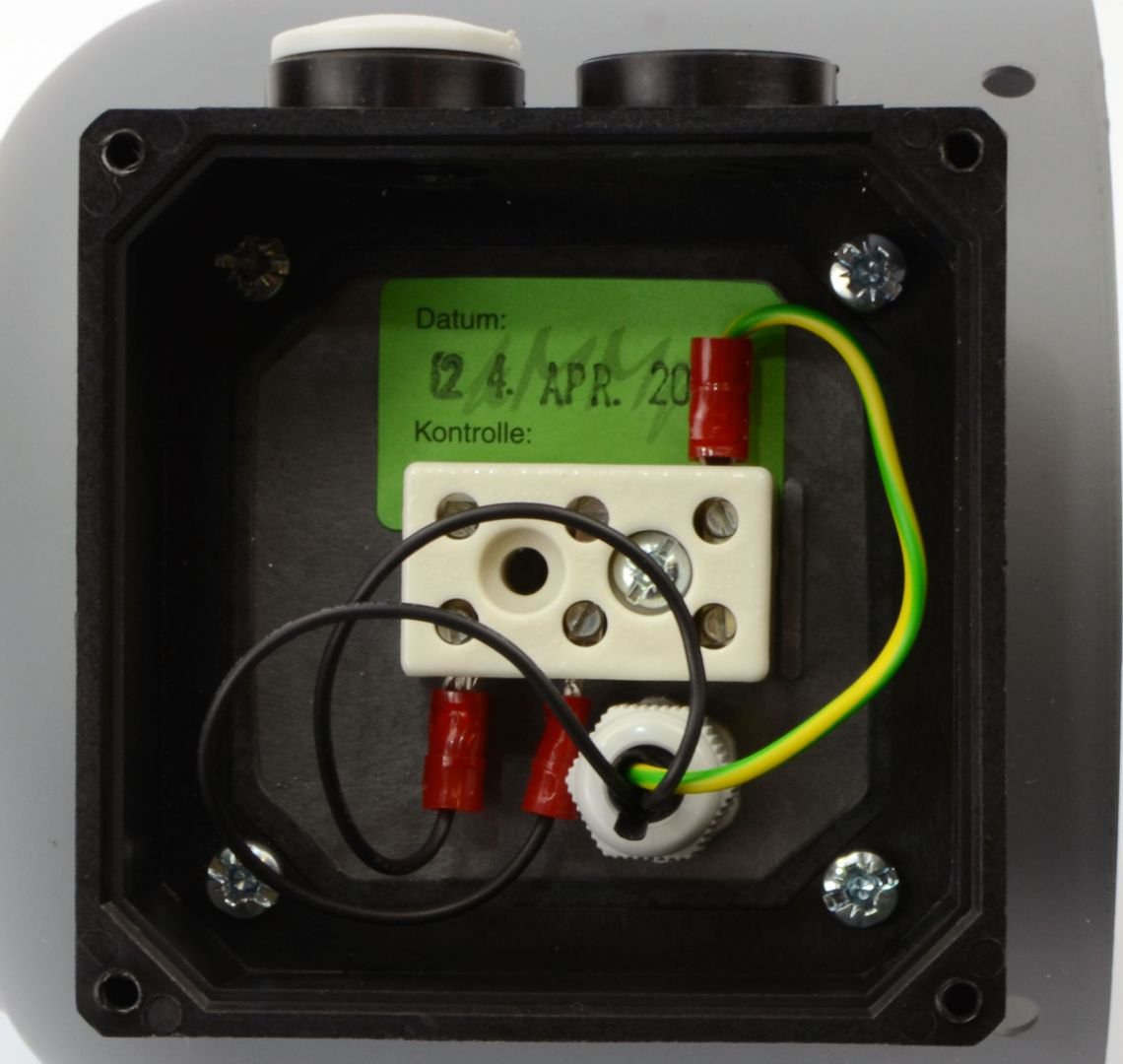

Конструкция состоит из удлиненного кожуха вентилятора, оснащенного моторизованным вентилятором и клеммной коробкой. Вентилятор предназначен для подачи такого же (или большего) количества охлаждающего воздуха, чем обычно подается собственным вентилятором двигателя на номинальной скорости. Изготовлен с учетом степени защиты IP55.
Технические характеристики
| Размер рамки | Воздушный поток m³/h 50/60Hz | W 50/60Hz | Скорость Об/мин50/60Hz | Потребление A 230V, 50/60 Hz | Уровень шума DB 50/60Hz | |
|---|---|---|---|---|---|---|
| FBI 063/2 S | 51 / 60 | 14 / 12 | 2715 / 3150 | 0,12 / 0,09 | 56 / 57 | |
| FBI 071/2 S | 49 / 57 | 14 / 12 | 2717 / 3121 | 0,12 / 0,09 | 56 / 58 | |
| FBI 080/2 S | 94 / 109 | 14 / 12 | 2745 / 3197 | 0,11 / 0,09 | 58 / 64 | |
| FBI 090/2 S | 123 / 143 | 16 / 12 | 2662 / 3097 | 0,12 / 0,09 | 58 / 64 | |
| FBI 100/2 S | 158 / 183 | 32 / 26 | 2761 / 3257 | 0,23 / 0,19 | 64 / 68 | |
| FBI 112/2 S | 221 / 248 | 32 / 28 | 2744 / 3172 | 0,24 / 0,19 | 64 / 68 | |
| FBI 132/2 S | 276 / 313 | 34 / 28 | 2776 / 3210 | 0,24 / 0,19 | 66 / 68 |

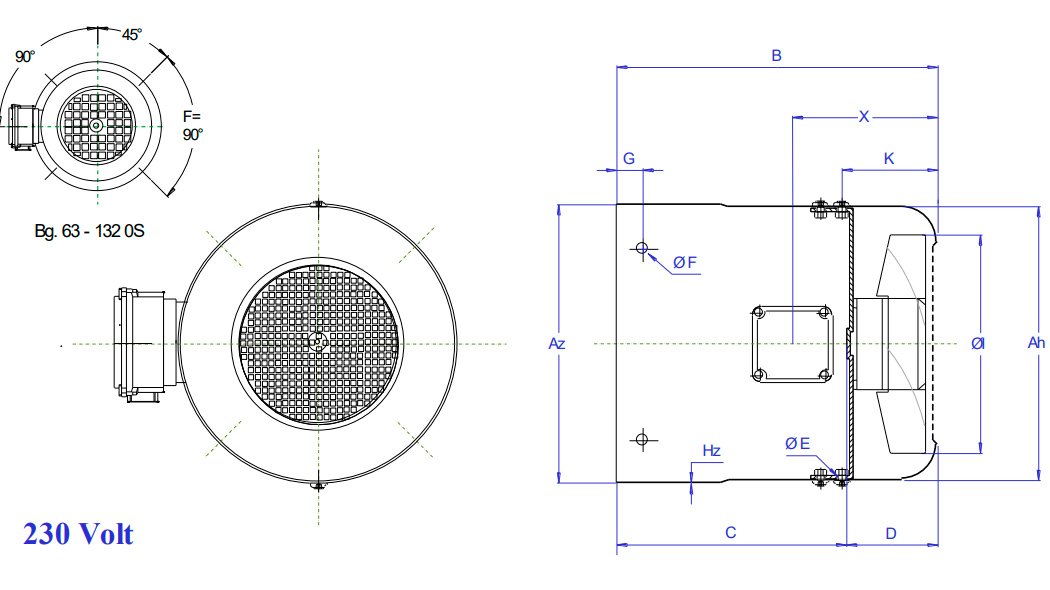

Габаритные размеры
| Обозначение | Тип FBI | Размеры (мм) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Az Ø | B | C | D | E Ø | F Ø | G | Hh | Hz | I | K | X | ||||
| FBI 063/2 S | T12 | 121 | 110 | 47 | 63 | 5,8 | 4,8 | 14 | 1,0 | 1,5 | 112 | 68/83 | 67 | ||
| FBI 071/2 S | T12 | 136 | 126 | 70 | 56 | 5,8 | 5,8 | 10 | 1,0 | 1,5 | 112 | 62/77 | 71 | ||
| FBI 080/2 S | T12 | 154 | 140 | 83 | 57 | 5,8 | 5,8 | 14 | 1,0 | 1,5 | 112 | 62/77 | 75 | ||
| FBI 090/2 S | T12 | 174 | 140 | 77 | 63 | 5,8 | 5,8 | 16 | 1,0 | 1,5 | 112 | 62/77 | 80 | ||
| FBI 100/2 S | T15 | 196 | 155 | 80 | 75 | 5,8 | 5,8 | 18 | 1,0 | 1,5 | 143 | 73/88 | 85 | ||
| FBI 112/2 S | T15 | 216 | 170 | 92 | 78 | 5,8 | 5,8 | 17 | 1,0 | 1,5 | 143 | 75/90 | 90 | ||
| FBI 132/2 S | T15 | 255 | 170 | 91 | 79 | 5,8 | 5,8 | 23 | 1,0 | 1,5 | 143 | 75/90 | 100 | ||
